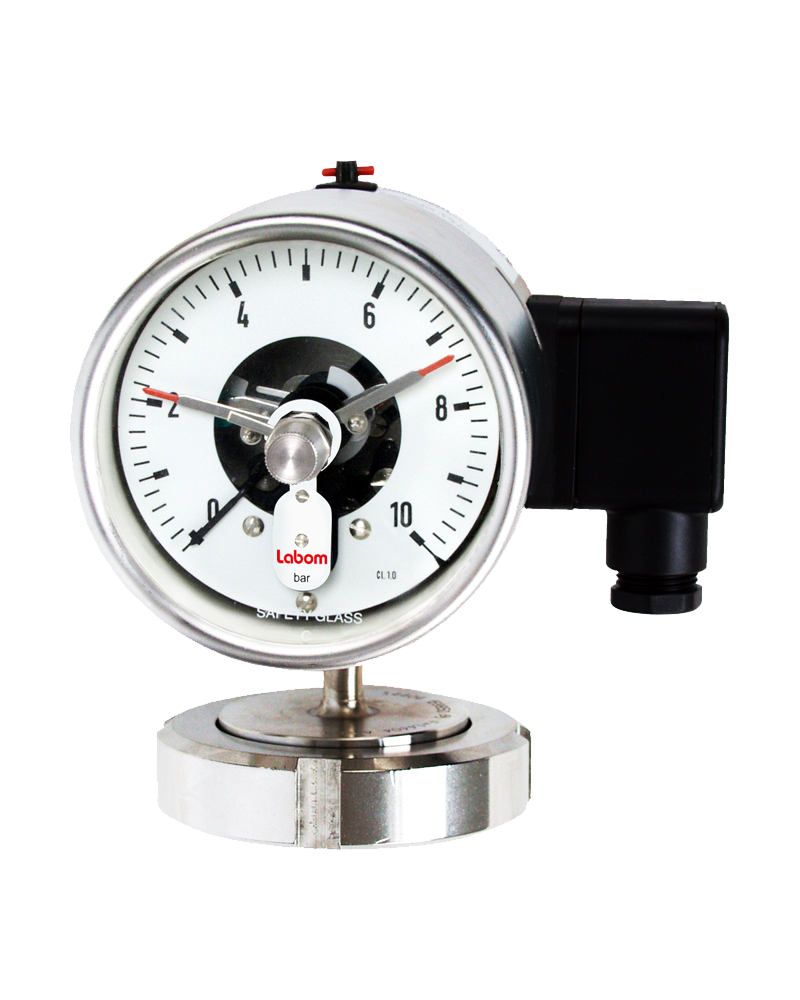

Labom BR4200-A91-L4500-W1201 modeli, diyaframlı sistemlerle kullanılmak üzere tasarlanmış, paslanmaz çelik gövdeli, manyetik snap-action anahtarlı Bourdon tüplü basınç göstergesidir. Özellikle gıda, ilaç ve biyoteknoloji gibi hijyenik uygulamalarda tercih edilir.
Temel Özellikleri
- Seri:
BR4200 – Bourdon tüplü basınç göstergesi - Nominal çap:
NS 100 (100 mm) - Kasa tasarımı:
IP65 koruma sınıfı, paslanmaz çelik gövde - Basınç aralığı:
-1 … 9 bar (A91 kodu ile belirtilmiş) - Anahtar tipi:
L4500 – Manyetik snap-action kontak, 1 adet minimum açma kontağı(opsiyonel indüktif kontak) - Elektrik bağlantısı:
M20x1.5 kablo rakoru, çıkarılabilir test kapağı, Makrolon malzeme - Sertifikalar:
DIN EN 10204 3.1 malzeme sertifikası, 5 noktalı kalibrasyon sertifikası, opsiyonel malzeme tetkik sertifikası, damlama,...
Diyafram ve Hijyenik Tasarım (W1201)
- Diyafram bağlantısı:
DIN 32676 (row A, DN 25 / PN 25) clamp bağlantı(diğer hijyenik bağlantılar mevcuttur) - Uygulama alanı:
Süt, gıda, ilaç, biyoteknoloji endüstrisi - Hijyenik standartlar:
EHEDG Doc.8 ve ASME BPE SF3 uyumlu - Yüzey pürüzlülüğü:
- Islak parçalar: Ra ≤ 0.76 μm
- Diyafram: Ra ≤ 0.38 μm
- Malzeme:
Paslanmaz çelik 1.4435 (316L) - Dolgu sıvısı:
Silikonsuz sentetik yağ (FDA uyumlu, H1 gıda sınıfı)
| Özellik | Açıklama |
|---|---|
| Model | BR4200-A91-L4500-W1201 |
| Ölçüm prensibi | Bourdon tüplü basınç göstergesi |
| Basınç aralığı | -1 … 9 bar |
| Anahtar tipi | Manyetik snap-action, 1x min. açma |
| Gövde | Paslanmaz çelik, IP65 |
| Diyafram bağlantısı | Clamp, DIN 32676 DN25 |
| Hijyenik standartlar | EHEDG, ASME BPE |
| Sertifikalar | EN 10204 3.1, Kalibrasyon sertifikası |
| Kullanım alanı | Gıda, ilaç, biyoteknoloji |
Kullanım Senaryoları
- Gıda üretim hatları:
Pastörizasyon, dolum makineleri, CIP/SIP sistemleri - İlaç endüstrisi:
Steril proseslerde basınç kontrolü - Biyoteknoloji:
Fermentör ve reaktörlerde hassas basınç ölçümü
Bu model, hijyenik tasarım ve güvenilir basınç ölçümü gerektiren endüstrilerde tercih edilen bir cihazdır. Özellikle diyaframlı bağlantısı sayesinde temizlenebilirlik ve sterilizasyon kolaylığı sağlar.
